Παράδειγμα 1, Λεβητοστάσιο με Α.Θ., δοχείο αδράνειας, παρασκευαστήρα ΖΝΧ και συλλέκτες

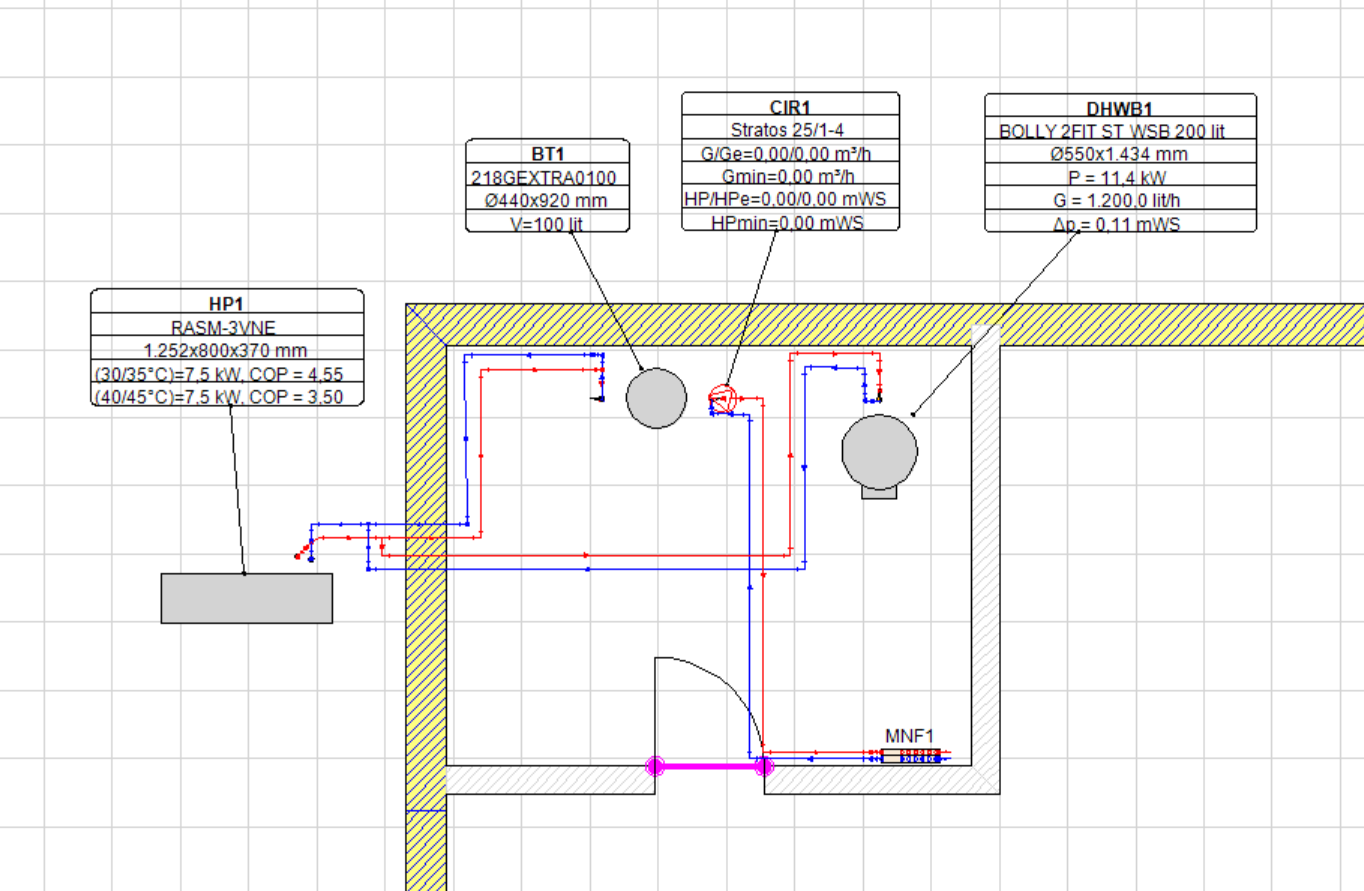

Κάτοψη της Εγκατάστασης θέρμανσης
Πρόκειται για μία τυπική εγκατάσταση θέρμανσης που αποτελείται από :- μία μονομπλόκ Αντλία Θeρμότητας στο πρωτεύον HP1
- ένα δοχείο αδράνειας BT1
- ένα παρασκευαστήρα ΖΝΧ DHWB1
- ένα κυκλοφορητή στο δευτερεύον CIR1
- ένα συλλέκτη διανομής στο δευτερεύον MNF1
Οι θερμο-εκπομποί (θερμαντικά σώματα, FCUs, UFHs ) δεν δείχνονται στο μοντέλο για λόγους απλότητας.

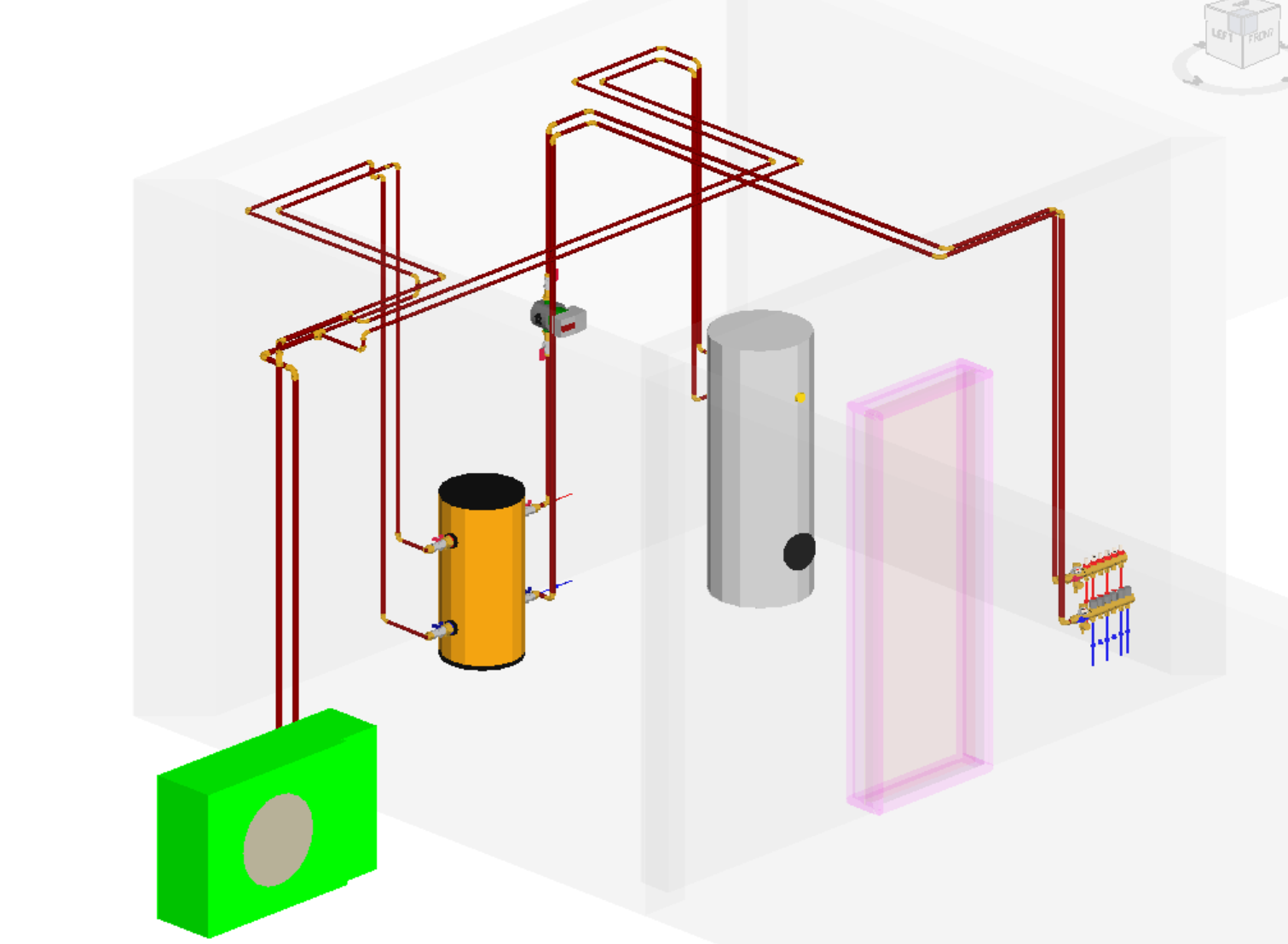

3D Μοντέλο της Εγκατάστασης θέρμανσης

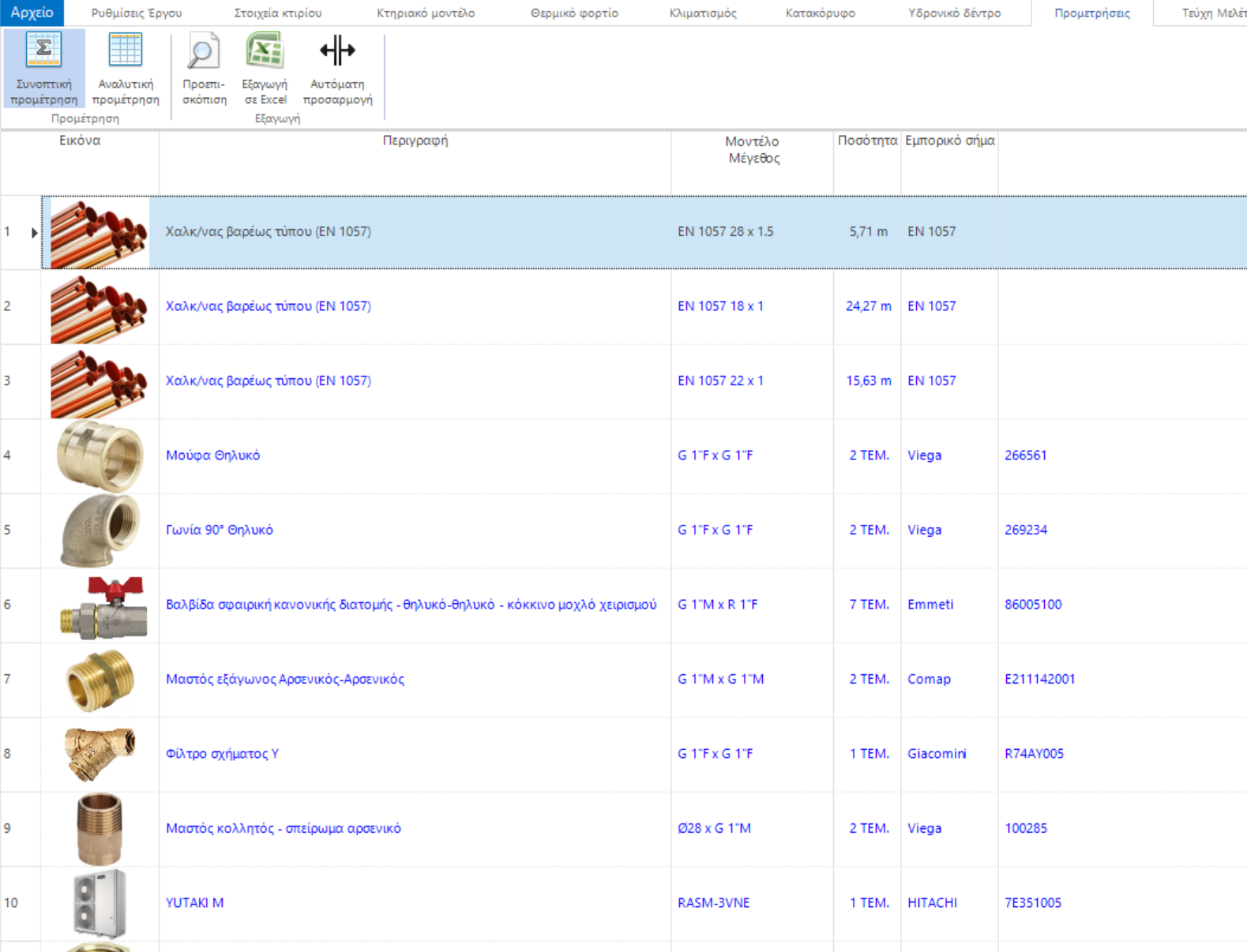

Προμέτρηση υλικών της Εγκατάστασης

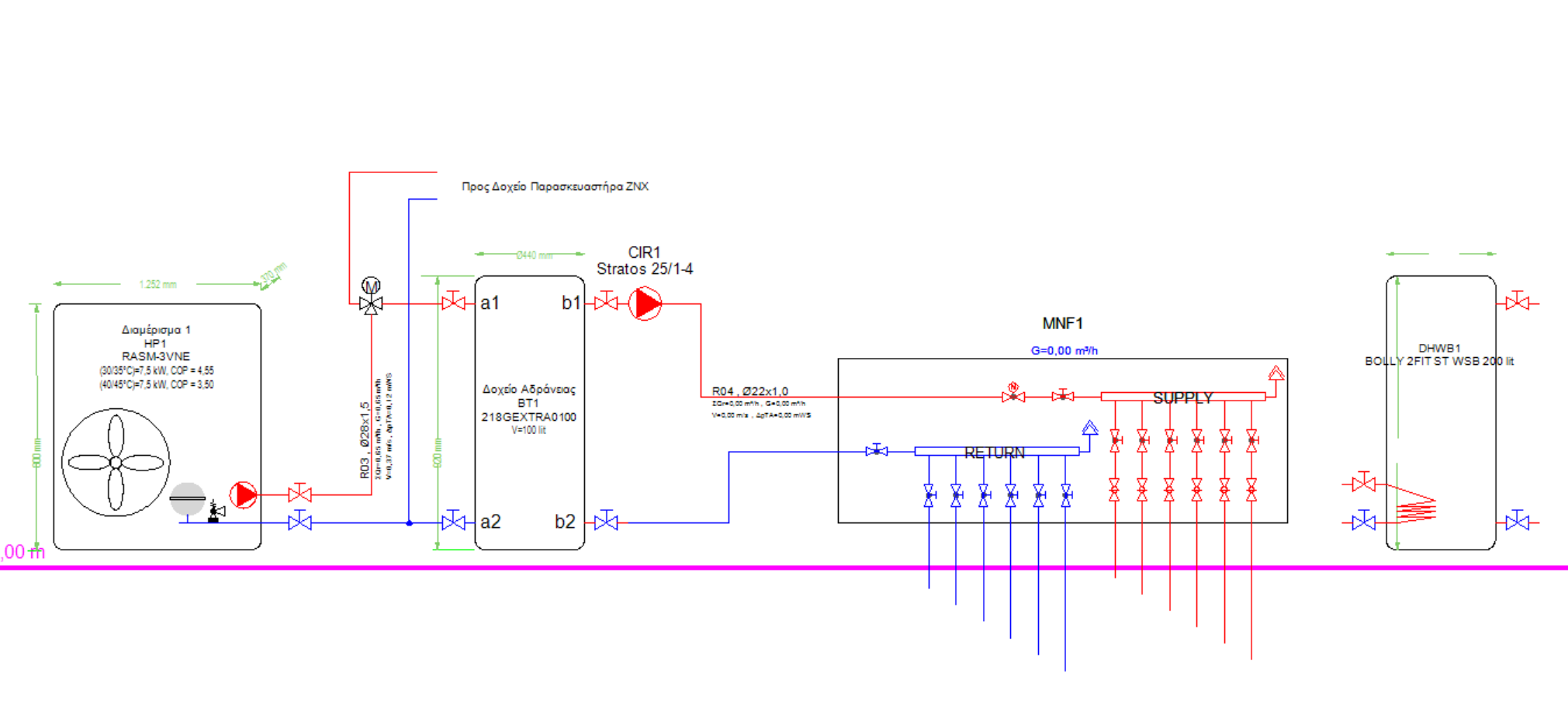

Κατακόρυφο διάγραμμα της Εγκατάστασης
Λεπτομέρειες της Εγκατάστασης

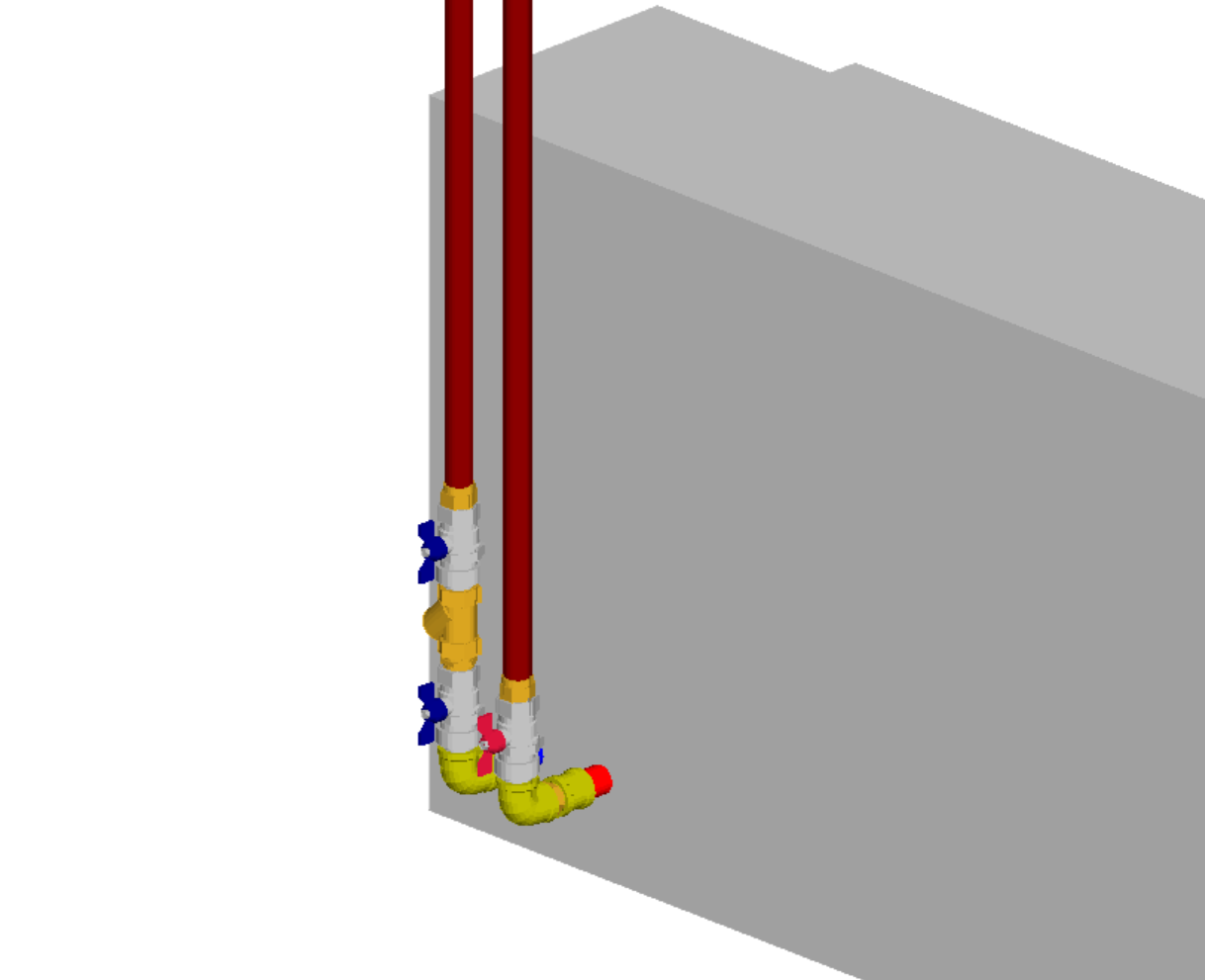

Θύρες σύνδεσης αντλίας θερμότητας

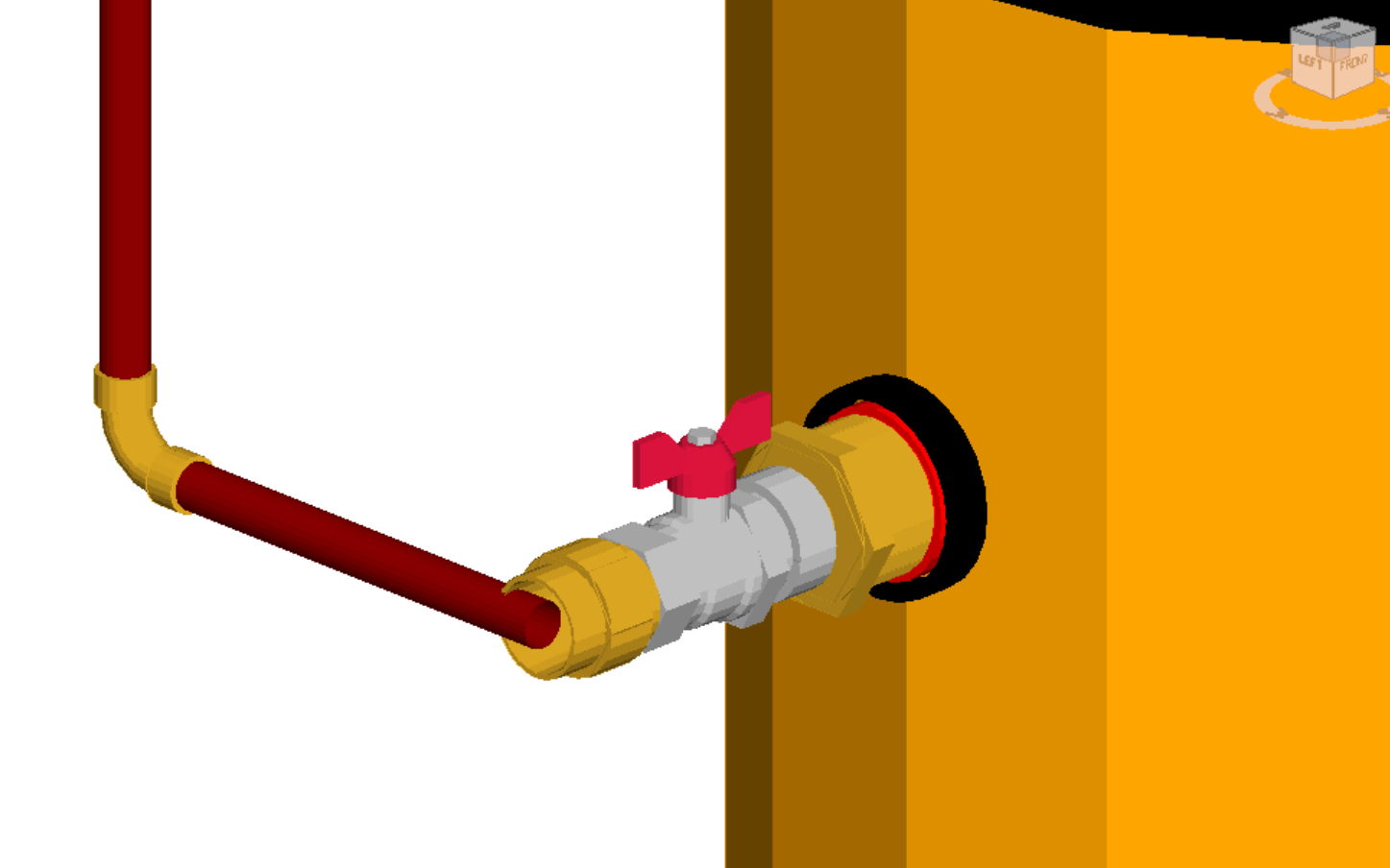

Θύρες σύνδεσης στο πρωτεύον του δοχείου αδράνειας

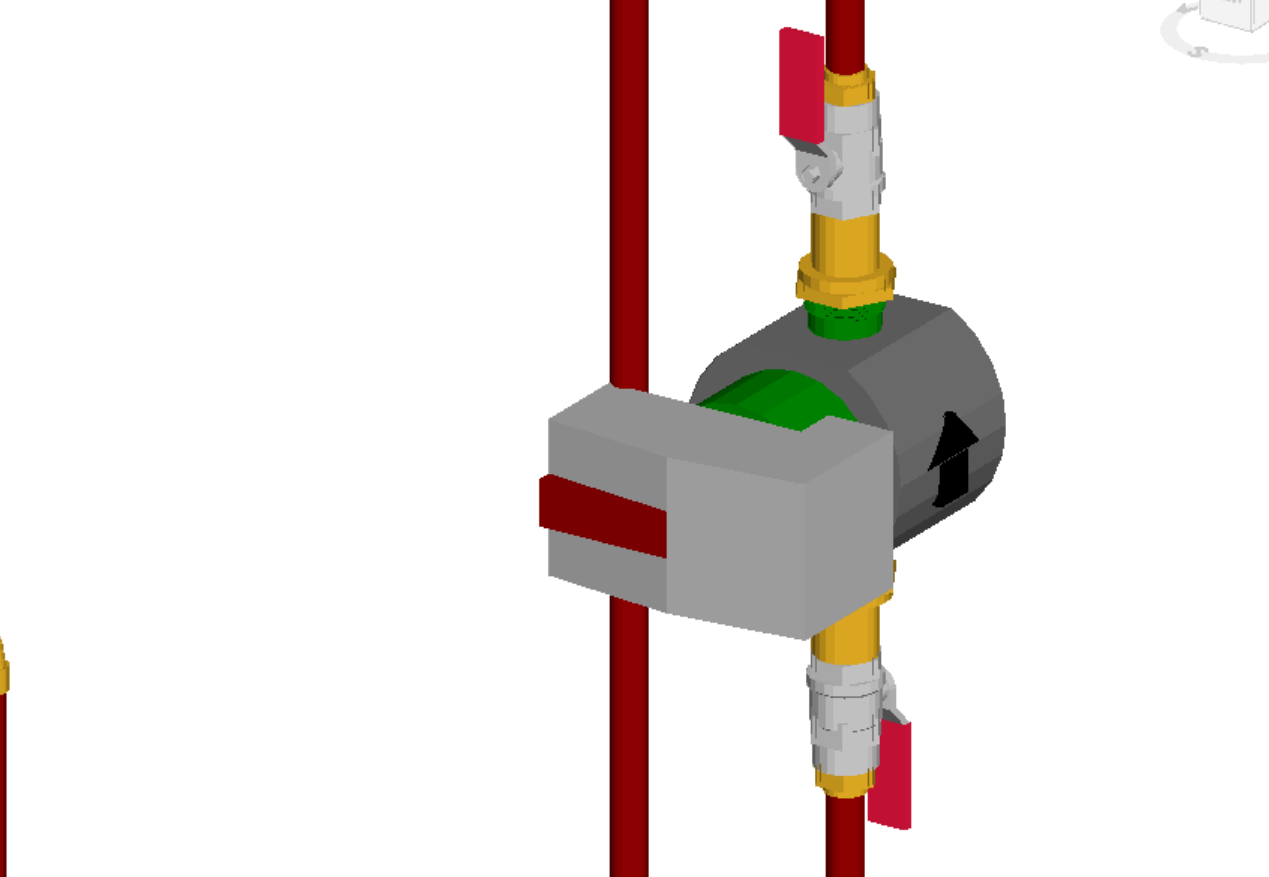

Αναρρόφηση και κατάθλιψη του κυκλοφορητή

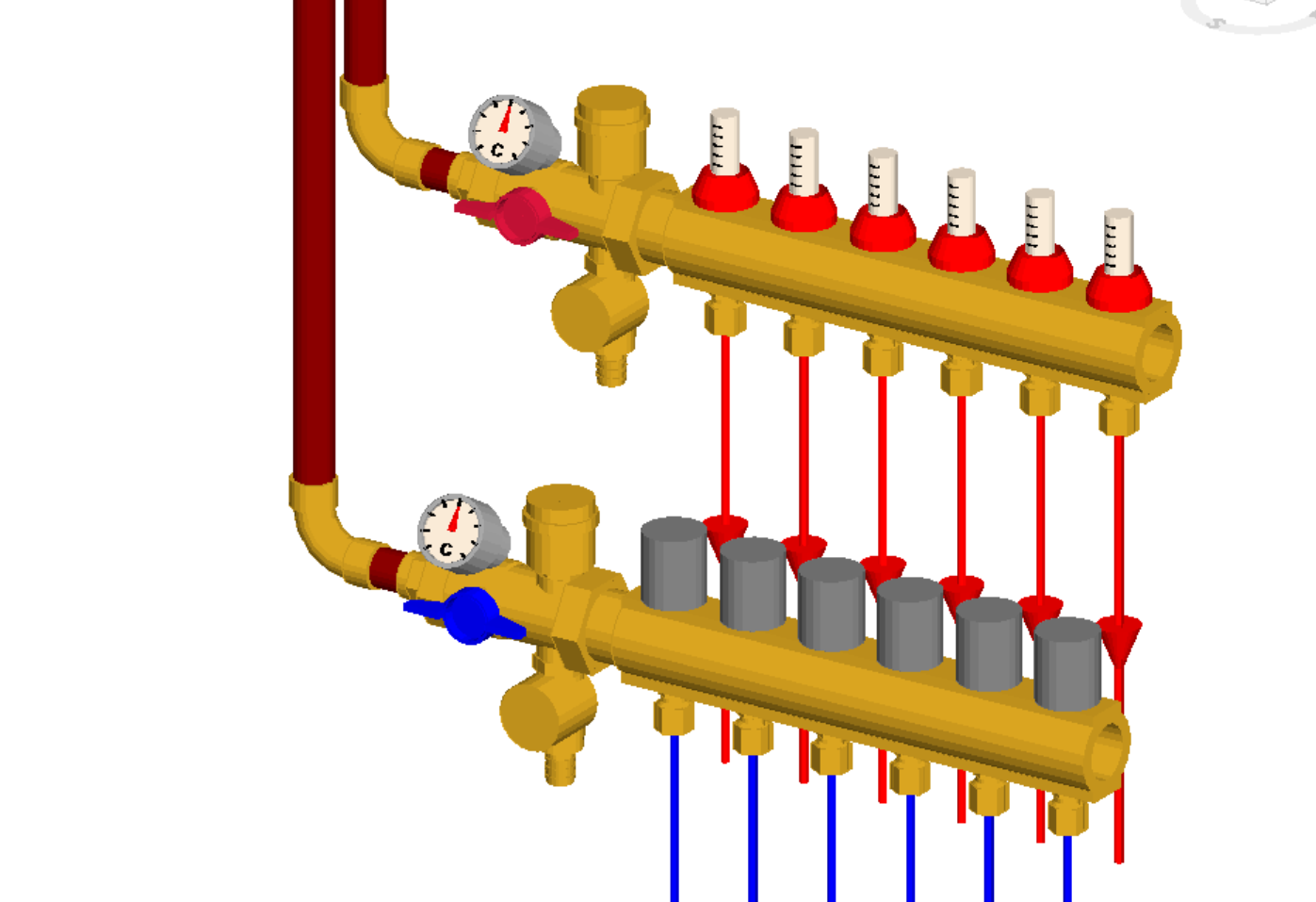

Συλλέκτης έξι δρόμων

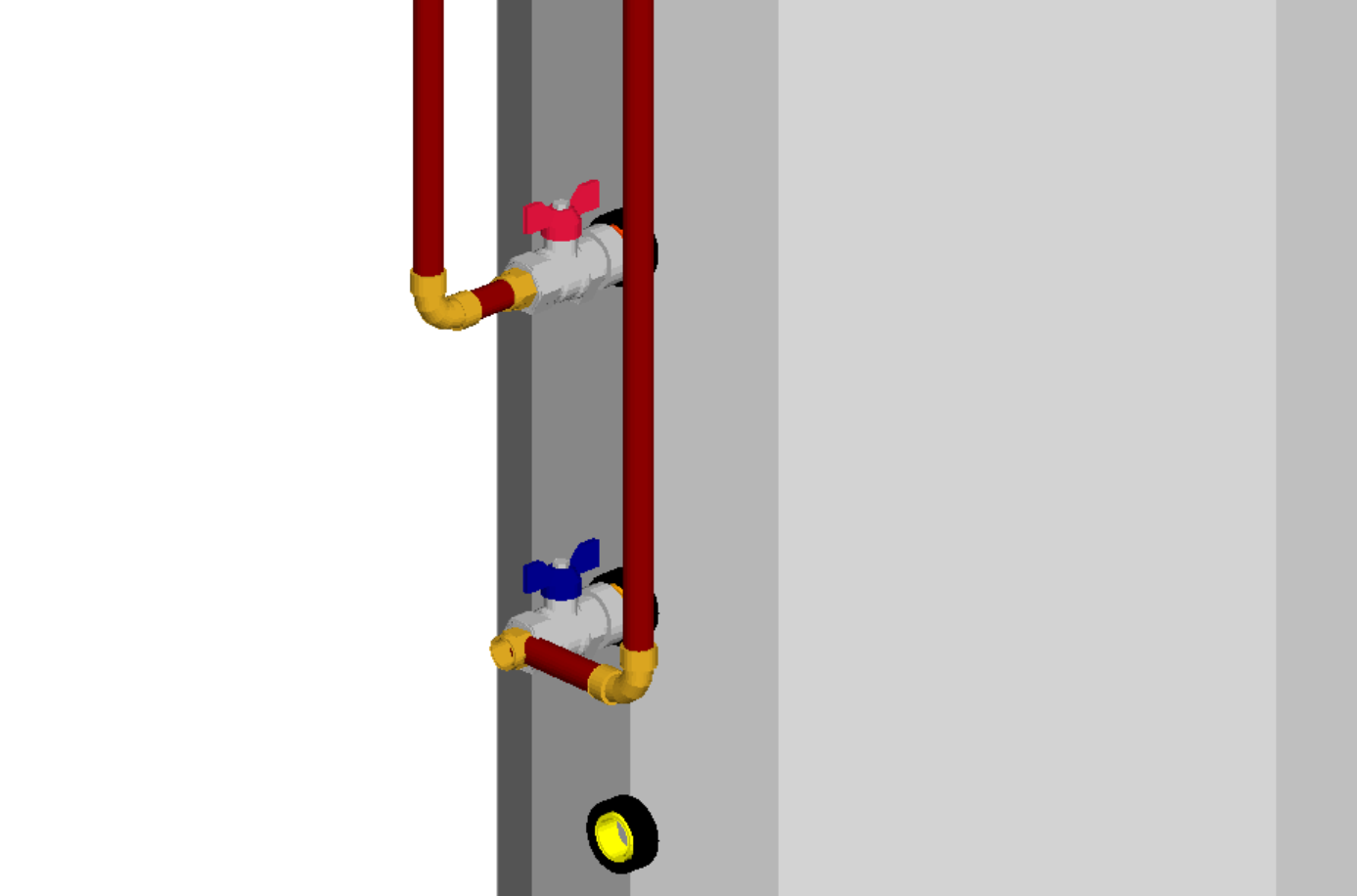

Θύρες σύνδεσης του παρασκευαστήρα ΖΝΧ

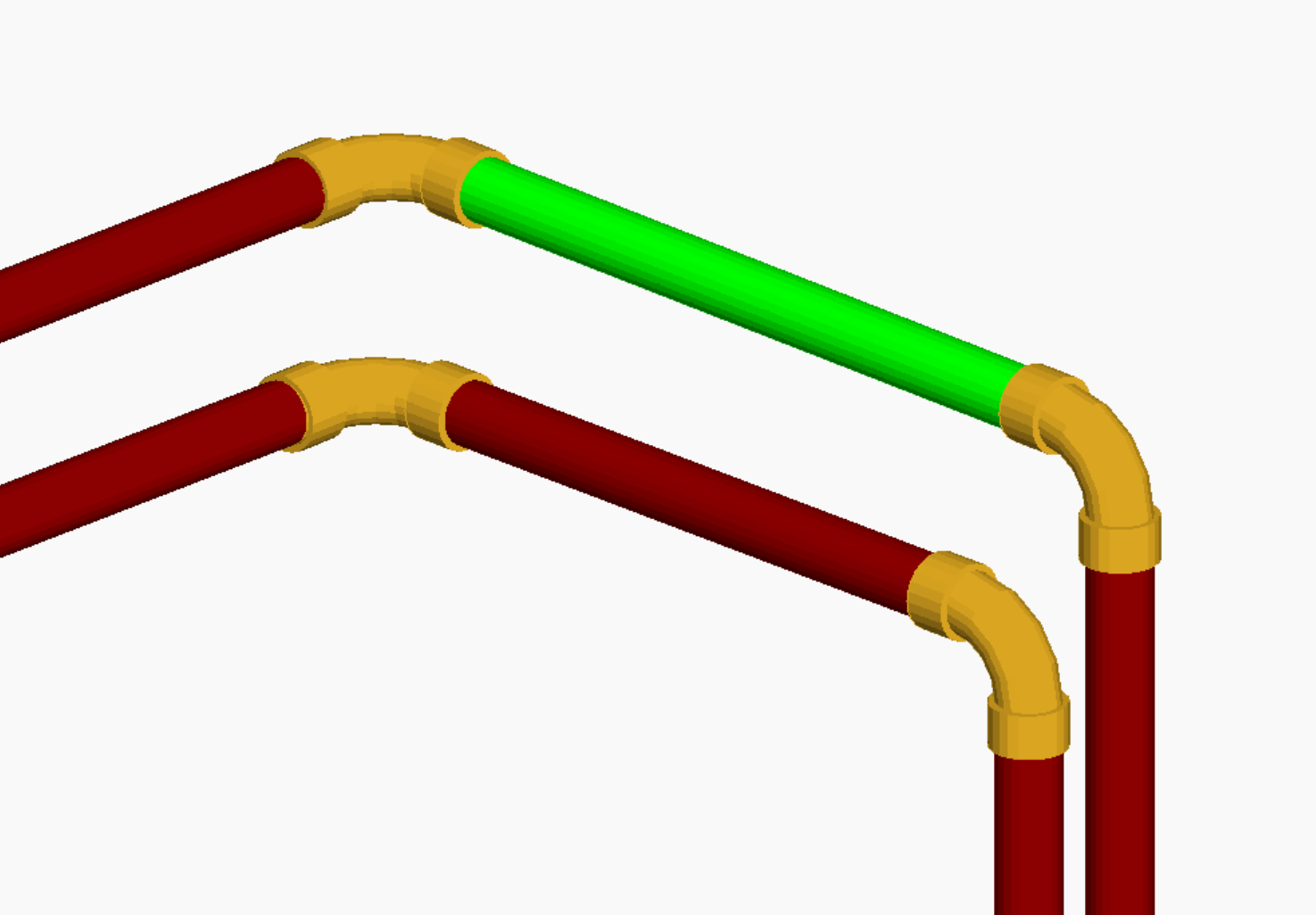

Χαλκοσωλήνες
Χρήσιμες λήψεις
Αρχείο HeatingDesign (900kb)Παράδειγμα 1, Λεβητοστάσιο με Α.Θ., δοχείο αδράνειας, παρασκευαστήρα ΖΝΧ και συλλέκτες
